方形不銹鋼水箱

熱水保溫水箱

文字：[大][中][小] 手機頁面二維碼 2022/02/17     瀏覽次數：

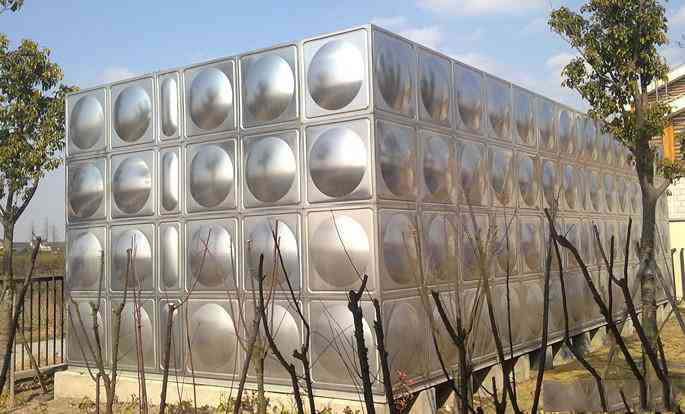

一、成品外觀

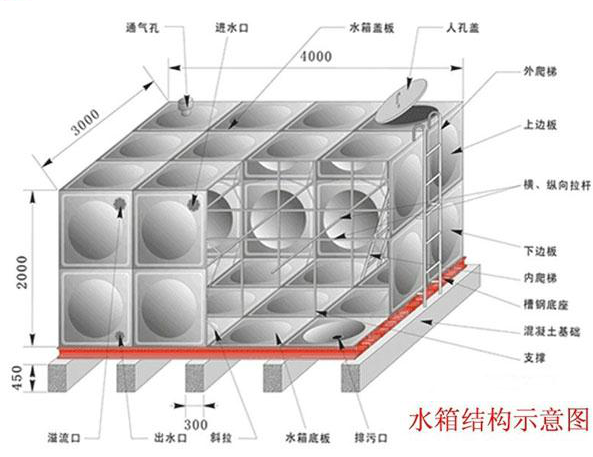

二、內部結構

三、規格型號齊全，0.125m3---1000m3，也可根據需要定制

組合式不銹鋼水箱選型表
序號 理論容量m3 規格（mm） 壁厚（mm） 頂板 備注
底板 側板
長 寬 高 側下 側中 側上 側上上
1 XJQ-0.125 500 500 500 1.2 1.0       1.0
2 XJQ-0.5 1000 500 1000 1.2 1.0       1.0
3 XJQ-1 1000 1000 1000 1.2 1.0       1.0
4 XJQ-2 2000 1000 1000 1.2 1.0       1.0
5 XJQ-3 2000 1500 1000 1.2 1.2       1.0
6 XJQ-4 2000 2000 1000 1.2 1.2       1.0
7 XJQ-5 2500 2000 1000 1.2 1.2       1.0
8 XJQ-6 3000 2000 1000 1.2 1.2       1.0
9 XJQ-7 3500 2000 1000 1.2 1.2       1.0
10 XJQ-8 2000 2000 2000 1.5 1.5 1.2     1.0
11 XJQ-9 1500 3000 2000 1.5 1.5 1.2     1.0
12 XJQ-10 2500 2000 2000 1.5 1.5 1.2     1.0
13 XJQ-11 5500 2000 1000 1.2 1.2       1.0
14 XJQ-12 3000 2000 2000 1.5 1.5 1.2     1.0
15 XJQ-13 6500 2000 1000 1.2 1.2       1.0
16 XJQ-14 3500 2000 2000 1.5 1.5 1.2     1.0
17 XJQ-15 2500 3000 2000 1.5 1.5 1.2     1.0
18 XJQ-16 4000 2000 2000 1.5 1.5 1.2     1.0
19 XJQ-17 8500 2000 1000 1.2 1.2       1.0
20 XJQ-18 3000 3000 2000 2.0 1.5 1.2     1.0
21 XJQ-19 9500 2000 1000 1.2 1.2       1.0
22 XJQ-20 2500 4000 2000 2.0  1.5 1.2     1.0
23 XJQ-21 3500 3000 2000 2.0 1.5 1.2     1.0
24 XJQ-22 5500 2000 2000 2.0 1.5 1.2     1.0
25 XJQ-24 3000 4000 2000 2.0  1.5 1.2     1.0
26 XJQ-25 2500 5000 2000 2.0  1.5 1.2     1.0
27 XJQ-27 4500 3000 2000 2.0  1.5 1.2     1.0
28 XJQ-28 3500 4000 2000 2.0  1.5 1.2     1.0
29 XJQ-30 5000 3000 2000 2.0  1.5 1.2     1.0
30 XJQ-32 4000 4000 2000 2.0 1.5 1.2     1.0
31 XJQ-34 8500 2000 2000 2.0 1.5 1.2     1.0
32 XJQ-35 3500 5000 2000 2.0 1.5 1.2     1.0
33 XJQ-36 6000 3000 2000 2.0 1.5 1.2     1.0
34 XJQ-40 5000 4000 2000 2.0 1.5 1.2     1.0
35 XJQ-42 6000 3500 2000 2.0 1.5 1.2     1.0
36 XJQ-44 5500 4000 2000 2.0 1.5 1.2     1.0
37 XJQ-300 12000 10000 2500 2.0 2.0 1.5 1.2   1.2
38 XJQ-400 10000 10000 4000 2.5 2.5 2.0 1.5 1.2 1.2
39 XJQ-500 25000 10000 2000 3.0 3.0 2.5     1.2
40 XJQ-600 20000 15000 2000 3.0 3.0 2.5     1.2
41 XJQ-700 35000 5000 4000 3.0 3.0 2.5 1.5 1.2 1.2
42 XJQ-800 20000 10000 4000 3.0 3.0 2.5 1.5 1.2 1.2
43 XJQ-900 15000 15000 4000 3.0 3.0 2.5 1.5 1.2 1.2
44 XJQ-1000 25000 20000 2000 3.0 3.0 2.5     1.2


四、必須組成

不銹鋼冷水水箱必須組成部分
序號 名稱 規格型號 備注
1 混凝土水箱基礎 C20級素砼砌筑 我司出圖紙，需方完成
2 槽鋼底座 10# 鍍鋅
3 底板 2000mm*1000mm 304-2B
4 側板 1000mm*1000mm 304-2B
1000mm*500mm 304-2B
500mm*500mm 304-2B
5 頂板 1000mm*1000mm 304-2B
1000mm*500mm 304-2B
500mm*500mm 304-2B
6 主筋筋 81mm*2114mm 304-2B
7 小拉筋 54mm*2114mm 304-2B
8 立柱 81mm*2114mm 304-2B
9 外爬梯 方/圓管 304-2B
10 內爬梯 方/圓管 304-2B
11 人孔圈（帶鎖扣） 600mm、800mm 304-2B
12 進水口 要求定制 304-2B
13 出水口 要求定制 304-2B
14 排污口 要求定制 304-2B
15 溢流口 要求定制 304-2B
16 透氣孔 要求定制 304-2B
17 安裝工藝 氬弧焊等技術 專門從業人員
溫馨提示：水箱安裝之前，需考慮承重，安 全第 一！！！
